MTA 510升級改裝工程 - 安裝碟煞

施工日期：2009/1/14 ~ 1/22
施工對象：Merida MTA 510
施工內容：安裝Winzip MAX碟煞

1.


   昨天特地把車子洗乾淨！！　（亮晶晶。。。。）



2.



   基本工具


   • 內六角板手
   • 星形板手
   • 老虎鉗、斜口鉗（如有＂剪線鉗＂佳）



3.


   碟盤螺絲*4、卡鉗螺絲*2、墊片*2（以上為一卡鉗份）


第 一 步 驟：鎖碟盤

4.

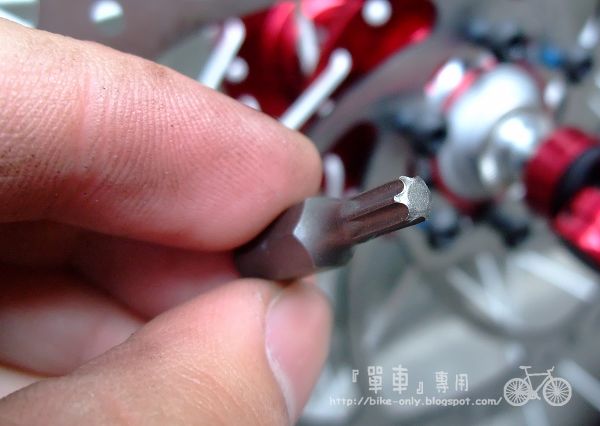

   螺絲。。。。「星形」的？！

   注意！碟盤上頭的箭頭是轉動方向，也就是說有寫字的在外側就對了！




5.


   找了下工具箱，找到了。。。。不過，不是太大就是太小！（介於中間）

   傻眼，近兩千塊的SuperB工具箱竟然沒有！


   馬上跑去單車店問問看

   第一家是間傳統老店，沒碟煞車。。。所以當然沒有囉！（老闆也沒見過這種螺絲）

   第二家有這種星形板手，不過。。。。不借Martin！



6.


   唉。。。只好帶著螺絲去五金行比對囉！

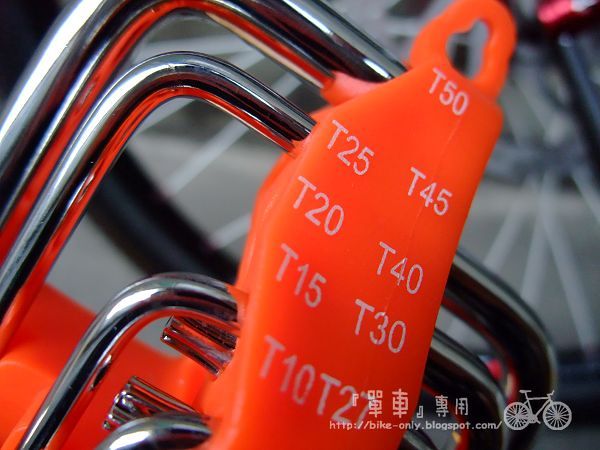

   最後買了這組，size一應俱全！



7.





8.

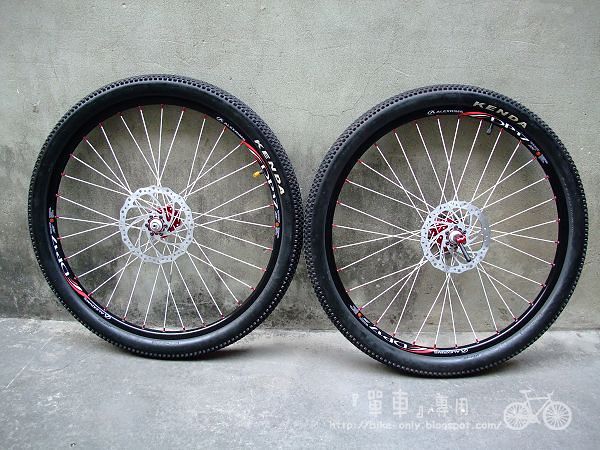

   Martin的是前180mm、後160mm碟盤

   前後輪都鎖好了！


第 二 步 驟：鎖卡鉗

9.

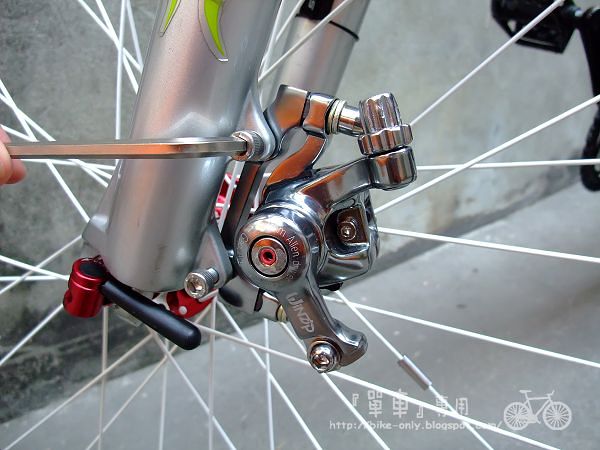

   首先，確認「轉接座」方向安裝正確

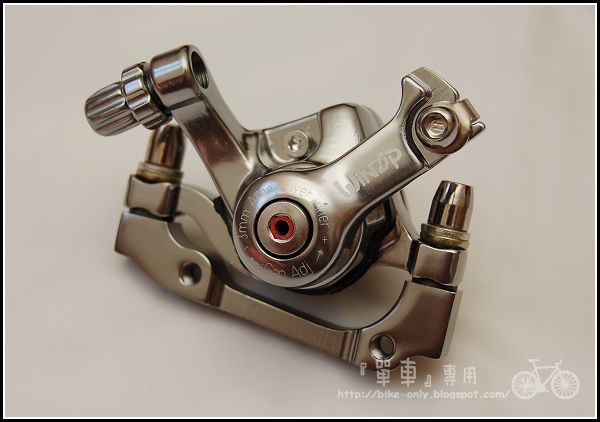

   以Martin買的這組Winzip MAX，轉接座＂P1816＂，碟盤180mm、160mm

   前、後都是這樣裝！（也無前、後卡鉗之分）



10. 　





11.


    經幾次拆裝測試，後卡鉗一側會磨到碟盤

    後來找出原因，原來是車架上的碟煞座前後厚度不一（造成稍歪斜如上圖）

    這類的問題很簡單，解決方式有兩種


    • 以戳刀磨掉車架


    • 加、減墊片


    而Martin的問題是在後方加上兩個墊片即可！



12.

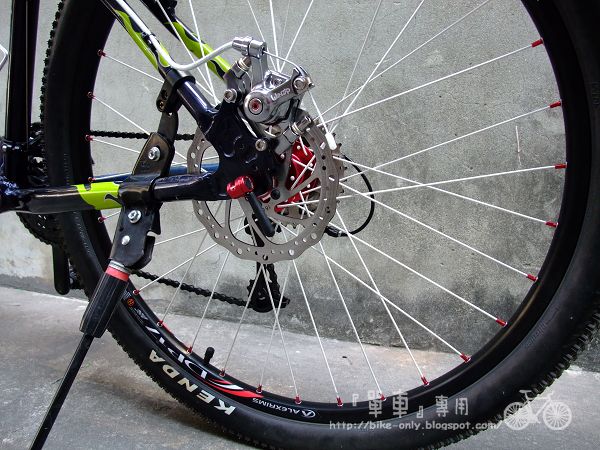

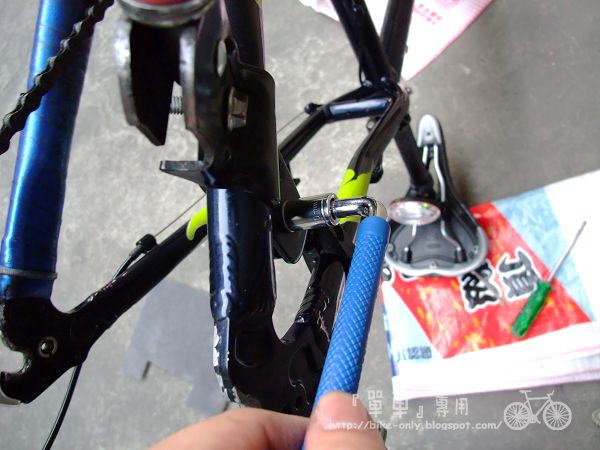

    接下來又出現一個問題了，駐車架（咖鍍）卡到碟盤

    解決方式有兩種


    • 拆掉駐車架（這就成了高檔車了！）


    • 把駐車架再往前移一些！


    Martin選擇把駐車架往前移（我可不想停車時到處「靠」）


第 三 步 驟：重新佈線（拉線）

13.





14.

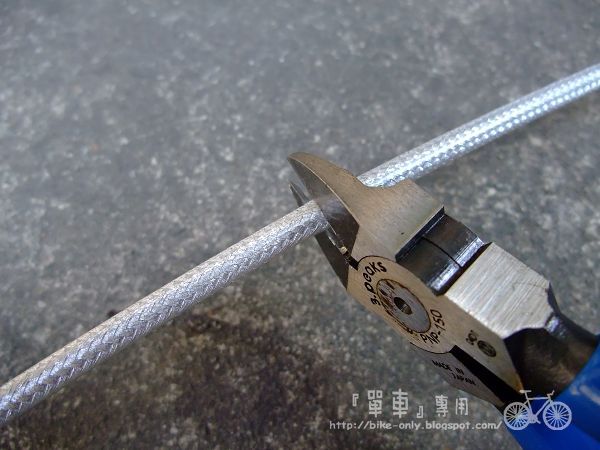

    測量一下所需的外管長度，以斜口鉗裁剪即可



    一般玩家其實不必買專業的剪線鉗，斜口鉗就非常好用了！




15.


    扁了是吧！　只要壓一壓



16.

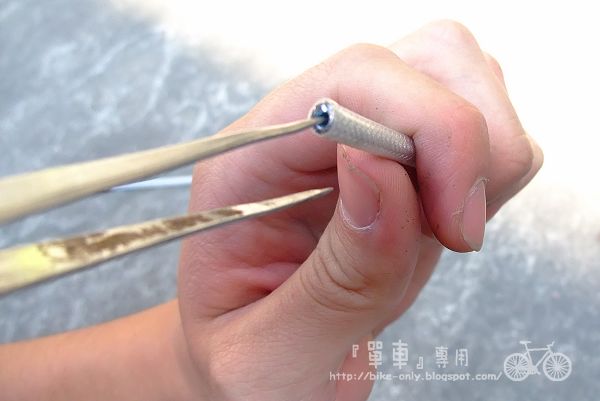

    再以小夾子通一通洞口就OK啦！！



17. 圖暫略

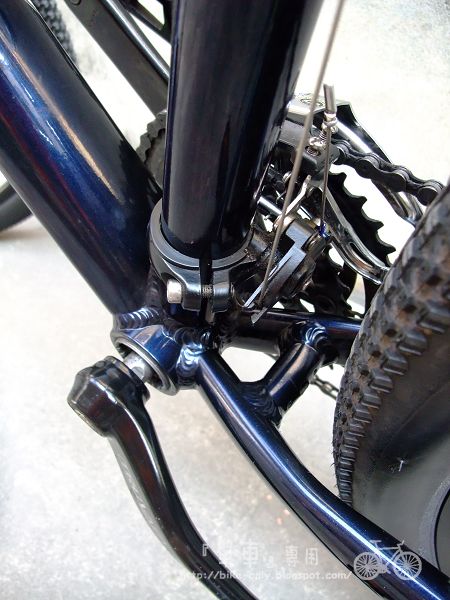

    先把外管以束線（魷魚絲）固定於車架上（先固定好等會較好拉線）



18.


    穿煞車線之前還有一個步驟

    外管內注入些潤滑油，以幫助作動時的順暢



19.

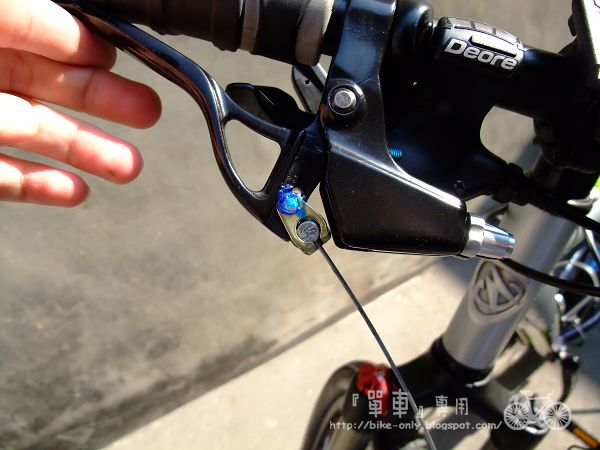

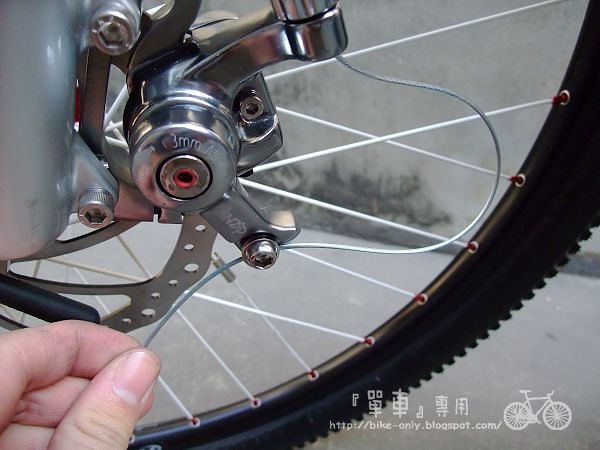

    拉緊煞車線，鎖上！



20.


    結束了嗎？　不覺得少了什麼嗎！



21.

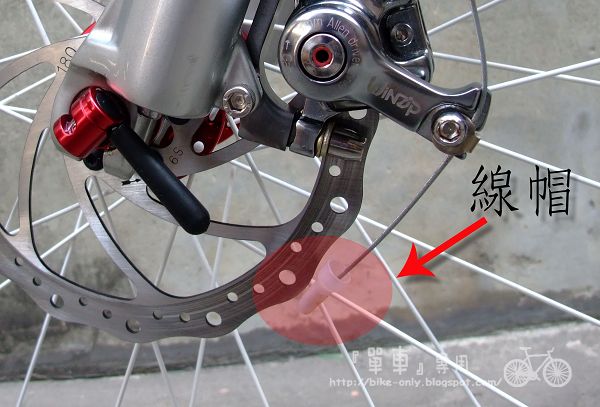

    就是很重要的「線帽」，它最主要功能是壓住剪裁後易鬆散的煞車線！



22.


    補充！！！在套「線帽」之前，先剪去多餘的煞車線

    長度別留太長，最長五公分就夠了！


第 四 步 驟：來令片距離調校

23.
    圖暫略


。。。。。。改裝前後差異。。。。。。

24.


    改裝前



25.

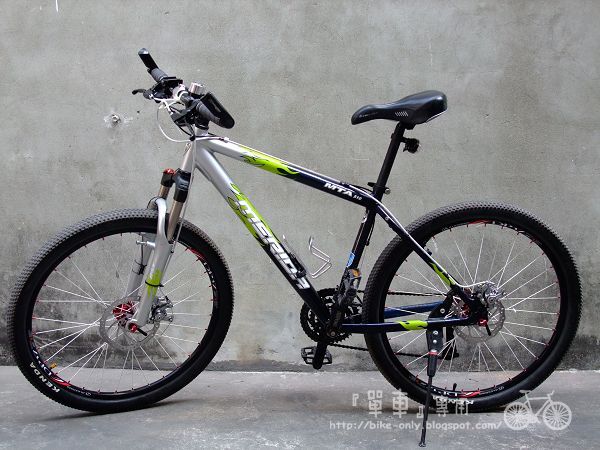

    改裝後


。。。。。。寫　真　觀　賞。。。。。。

26.

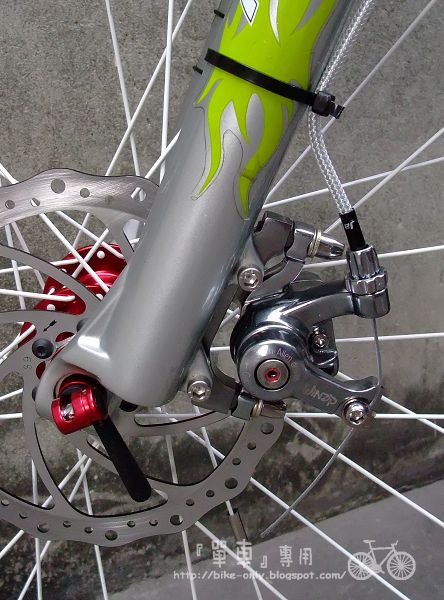

    前輪



27.


    後輪



28.





29.





30.
